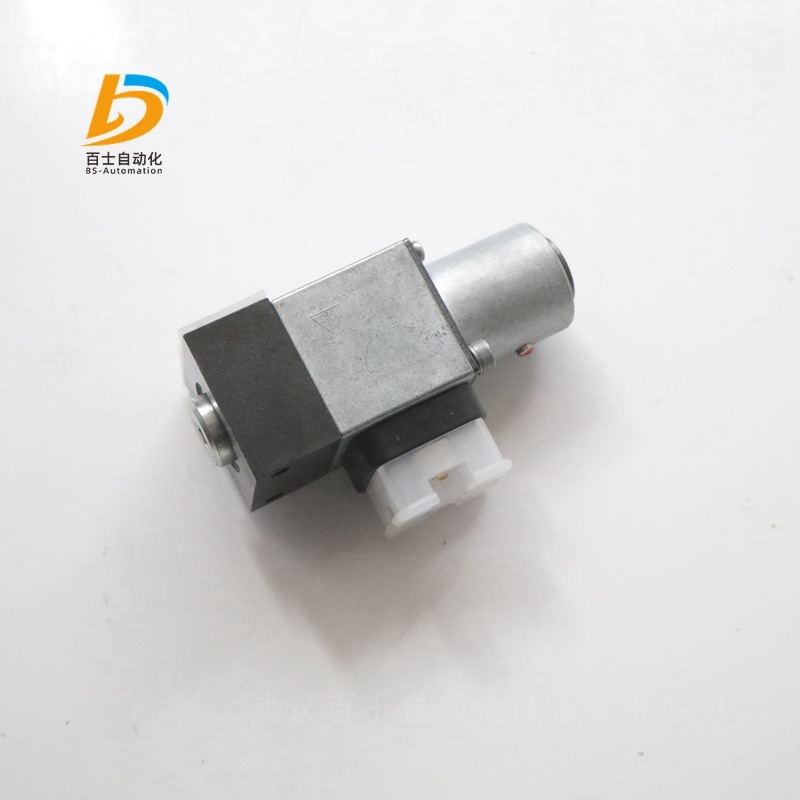

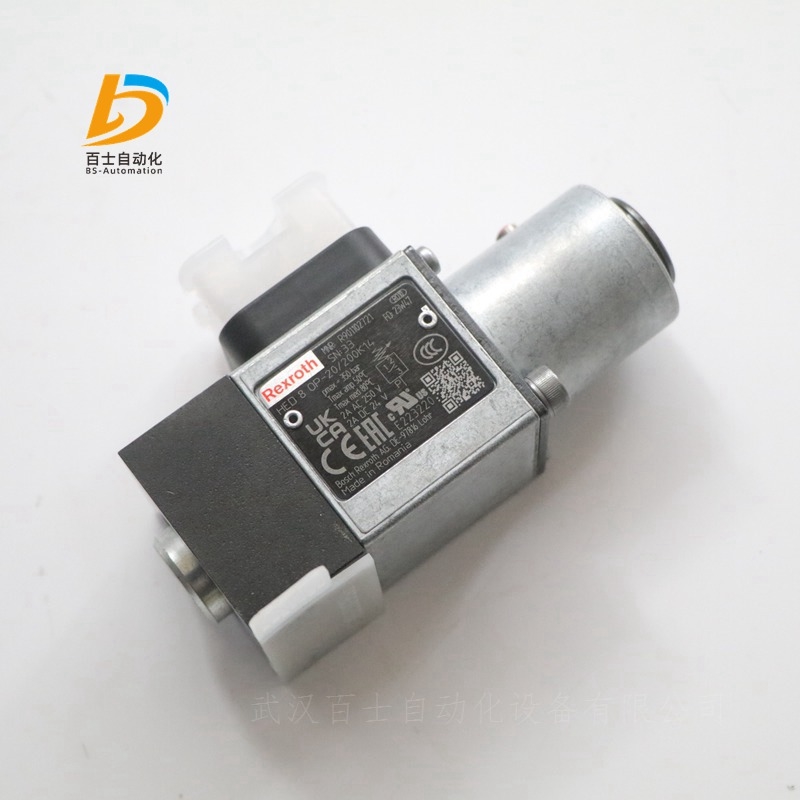

力士乐柱塞式压力继电器HED8OP-20/200K14

更新时间:2020-09-10

简要描述:

力士乐柱塞式压力继电器HED8OP-20/200K14,REXROTH压力继电器,液压压力继电器,电气压力继电器,力士乐压力开关,REXROTH压力控制阀

力士乐柱塞式压力继电器HED8OP-20/200K14,武汉百士自动化设备有限公司专注于液压、气动、工控自动化备件销售,热诚欢迎新老客户咨询购买!

空气压缩机是一种用以压缩气体的设备。空气压缩机与水泵构造类似。大多数空气压缩机是往复活塞式,旋转叶片或旋转螺杆。离心式压缩机是非常大的应用程序。
空气压缩机(空压机)的种类很多。
1、按工作原理可分为三大类:容积型、动力型(速度型或透平型)、热力型压缩机
2、按润滑方式可分为无油空压机和机油润滑空压机。
3、按性能可分为:低噪音、可变频、防爆等空压机。
4、按用途可分为:冰箱压缩机、空调压缩机、制冷压缩机、油田用压缩机、天然气加气站用、凿岩机用、风动工具、车辆制动用、门窗启闭用、纺织机械用、轮胎充气用、塑料机械用压缩机、矿用压缩机、船用压缩机、医用压缩机、喷砂喷漆用。
5、按型式可分为:固定式、移动式、封闭式。

液压站是由液压泵、驱动用电动机、油箱、方向阀、节流阀、溢流阀等构成的液压源装置或包括控制阀在内的液压装置。按驱动装置要求的流向、压力和流量供油,适用于驱动装置与液压站分离的各种机械上,将液压站与驱动装置(油缸或马达)用油管相连,液压系统即可实现各种规定的动作。

液压站作用液压站一般是为大中型工业生产的机械运行提供润滑、动力的机电装置。
使用液压系统是由于液压系统在动力传递中具有用途广、效率高和构造简单的特点。液压系统的主要任务就是将动力从一种形式转变成另一种形式。

液压站又称液压泵站,电机带动油泵旋转,泵从油箱中吸油后打油,将机械能转化为液压油的压力能,液压油通过集成块(或阀组合)被液压阀实现了方向、压力、流量调节后经外接管路传输到液压机械的油缸或油马达中,从而控制了液动机方向的变换、力量的大小及速度的快慢,推动各种液压机械做功。
液压站是独立的液压装置,它按驱动装置(主机)要求供油,并控制油流的方向、压力和流量,它适用于主机与液压装置可分离的各种液压机械下,由电机带动油泵旋转,泵从油箱中吸油后打油,将机械能转化为液压油的压力能。
用户购买后只要将液压站与主机上的执行机构(油缸和油马达)用油管相连,液压机械即可实现各种规定的动作、工作循环。

HED8类型的液压-电气压力继电器是柱塞式压力继电器。它们的基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关。
如果要监测的压力低于调定值,则操作微动开关。要监测的压力通过节流孔传到柱塞。柱塞受弹簧座支持并克服压缩弹簧不断变化的作用力。弹簧座将柱塞的运动传输到微动开关,并在达到调定压力时释放后者的压力。这将打开或关闭电路,取决于电路的设置。弹簧座的机械前挡块在压力突然降低和过压的情况下,可保护微动开关免于受到机械损伤,并防止压缩弹簧的过压。
要延长使用寿命,安装压力开关时应确保振动较小,使其免于受到液压冲击。

液压-电气压力继电器:
特点:
→用于底板安装
→用于 G1/4" 管道安装
→用于法兰连接,符合 ISO 16873 标准
→作为垂直叠加元件,与阀板相连接,符合 ISO 4401 标准
→5 个压力等级
→4 种调整类型:
→带/不带保护帽的调节杆
→带刻度的调节杆,带/不带保护帽
→带刻度旋钮
→带刻度可锁定旋钮
→电气连接
– 带有 A 设计的阀连接器
(大型方形连接器)
– 带 M12 x 1 连接器
→带常闭/常开触点功能的微动开关
→电流零电位转换(1 mA 至 2 A)
→压力范围经过 UL 认证,高达 350 bar

力士乐柱塞式压力继电器HED8OP-20/200K14

R901102721 HED8OP-2X/200K14
R901108023 HED8OP-2X/200K14A
R901108003 HED8OP-2X/200K14AS
R901109024 HED8OP-2X/200K14ASV
R901137607 HED8OP-2X/200K14AV
R901108258 HED8OP-2X/200K14KS
R901108018 HED8OP-2X/200K14KW
R901109010 HED8OP-2X/200K14KWV
R901107093 HED8OP-2X/200K14S
R901109004 HED8OP-2X/200K14SV
R901107397 HED8OP-2X/200K14V
R901336909 HED8OP-2X/200K35S
R901233431 HED8OP-2X/200P110K14S
R901108992 HED8OP-2X/200P160K14S
R901106453 HED8OP-2X/350K14
R901107326 HED8OP-2X/350K14A
R901091138 HED8OP-2X/350K14AS
R901108531 HED8OP-2X/350K14ASV
R901126082 HED8OP-2X/350K14AV
R901107914 HED8OP-2X/350K14KS
R901107129 HED8OP-2X/350K14KW
R901122124 HED8OP-2X/350K14KWV
R901102365 HED8OP-2X/350K14S
R901107913 HED8OP-2X/350K14SV
R901107330 HED8OP-2X/350K14V

锻压机床
锻压机床是金属和机械冷加工用的设备,他只改变金属的外形状。锻压机床包括卷板机,剪板机,冲床,压力机,液压机,油压机,折弯机等。

液压机是一种以液体为工作介质,根据帕斯卡原理制成的用于传递能量以实现各种工艺的机器。液压机一般由本机(主机)、动力系统及液压控制系统三部分组成。液压机分类有阀门液压机,液体液压机,工程液压机。

液压机(又名:油压机)液压机是一种利用液体静压力来加工金属、塑料、橡胶、木材、粉末等制品的机械。它常用于压制工艺和压制成形工艺,如:锻压、冲压、冷挤、校直、弯曲、翻边、薄板拉深、粉末冶金、压装等等。
它的原理是利用帕斯卡定律制成的利用液体压强传动的机械,种类很多。当然,用途也根据需要是多种多样的。如按传递压强的液体种类来分,有油压机和水压机两大类。

液压机基本原理是油泵把液压油输送到集成插装阀块,通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔,在高压油的作用下,使油缸进行运动.液压机是 利用液体来传递压力的设备。液体在密闭的容器中传递压力时是遵循帕斯卡定律。四柱液压机的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。动力机构通常采用油泵作为动力机构,一般为积式油泵。为了满足执行机构运动速度的要求, 选用一个油泵或多个油泵。低压(油压小于2.5MP)用齿轮泵;中压(油压小于6.3MP)用叶片泵;高压(油压小于32.0MP)用柱塞泵。各种可塑性 材料的压力加工和成形,如不锈钢板的挤压、弯曲、拉深及金属零件的冷压成形,同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。

在液压设备中,以压力作为控制信号来实现自动化控制的控制方式中,压力继电器是重要的元件之一。它是一种将油液的压力信号中转换成电信号的电液控制元件(液电转换开关)。当液压系统中的油液压力达到压力继电器的调节压力时,即发出电信号,以控制电磁铁,电磁离合器,继电器等电气元件动作,使油路换向卸压。执行机构实现顺序动作,或关闭电机,使系统停止工作,起安全保护作用等。

液压-电气压力继电器型号详情举例:
HED8OP-20/200K14
1、
HED8  →柱塞式压力开关
2、
OH    →法兰连接
OP    →底板安装
OA    →管道安装
2、
2X    →组件系列 20 … 29(20 … 29:安装和连接尺寸不变)
4、
350   →最大压力等级 350 bar
50    →最大压力等级 50 bar
100   →最大压力等级 100 bar
200   →最大压力等级 200 bar
630   →最大压力等级 630 bar
5、电气连接,单个连接
K14   →不带连接插头,连接器DIN EN 175301-803
K35   →不带连接插头,连接器 IEC 61076-2-101,M12 x 1
6、调整类型
无代码  →内六角调节杆,不带刻度,不带保护帽
S       →内六角调节杆,不带刻度,带保护帽,密封
A       →带刻度调节杆,不带保护帽
AS      →带刻度调节杆,带保护帽
KS      →带刻度可锁定旋钮
KW      →带刻度旋钮
7、密封材料
无代码  →NBR 密封件
V       →FKM 密封件
MT      →低温密封件(最大 315 bar)
请务必遵守密封件与所用液压油的兼容性!
1) 阀板用于垂直叠加,单独订购,请参阅附件
2) 不允许用于垂直叠加,不带低温密封件,未经过 UL 认证
3) 连接插头,单独订购,
4) H 钥匙,物料号 R900008158,包括在交付范围内
5) 只能使用压力计(刻度用于指示作用)设置切换压力

力士乐REXROTH液压压力继电器HED8系列型号:

R901107083 HED8OP-2X/50K14
R901107999 HED8OP-2X/50K14A
R901107396 HED8OP-2X/50K14AS
R901123736 HED8OP-2X/50K14AV
R901108012 HED8OP-2X/50K14KS
R901108249 HED8OP-2X/50K14KW
R901106504 HED8OP-2X/50K14S
R901140517 HED8OP-2X/50K14SV
R901108001 HED8OP-2X/50K14V
R901131275 HED8OP-2X/50K35
R901336910 HED8OP-2X/50K35S
R901159161 HED8OP-2X/50K35V
R901245432 HED8OP-2X/50U025K14AV
R901108147 HED8OP-2X/630K14
R901210429 HED8OP-2X/630K14A
R901280745 HED8OP-2X/630K14AS
R901171255 HED8OP-2X/630K14ASV
R901124650 HED8OP-2X/630K14KS
R901315271 HED8OP-2X/630K14KW
R901106449 HED8OP-2X/630K14S
R901108529 HED8OP-2X/630K14V
R901437158 HED8OP-2X/630K35

目前钢筋切断机的主要有两种形式,一种是机械式切断机, 一种是液压式切断
机,机械式切断机主要利用凸轮的运动来切断钢筋,液压式切断机主要利用液压系统为机器提供动力进行工作。 这两种切断机相比较而言,液压式切断机优势较为明显,性能稳定 、噪音小,这些优势给液压切断机的广泛应用创造力有利条件。 就目前的发展趋势来看,液压切断机克服了过去的一些缺点,剪姆率、速度、误差等性能有了大幅提高。本设计对切断机的液压系统泵站进行了设计,系统采用电磁换向阀、叠加式减压阀 压力传感器等措施,使该液压系统运行平稳、能耗小、安全可靠性高。

由于液压技术有很多优点,从一般传动到精密控制,都得到了广泛的应用。在机械工业中,目前机床传动系统有85%采用液压传动与控制,如磨、铣、刨、拉、及组合车床等;在工程机械中,普遍采用了液压传动,如挖掘机、轮胎装载机、汽车起动机、履带推土机,自行式铲运机、平地机、压路机等;在农业机械中,目前已用于联合收割机、拖拉机、工具悬挂系统;在汽车工业中,液压制动、液压自卸、消防云梯等都得到广泛应用;在冶金工业中,如电炉控制系统、轧钢机的控制系统、手炉装料、转炉控制,高炉控制等;在轻纺工业中,诸如注塑机、橡胶硫化机、造纸机、印刷机、纺织机械等;在船舶工业中,如全液压挖泥船、打捞船、采油平台、翼船、气垫船及船舶辅机等。一切工程领域,凡是有机械设备的场合,均可采用液压技术,使用领域和设备越来越宽、越来越多

力士乐REXROTH液压元件应用领域:
印刷和印染加工
化学工业
回收利用和垃圾处理
海洋能源
汽车
近海工程
交通技术
工程机械
采矿
水工钢结构
水泥工业
制糖工业
制浆和造纸
成型机床和压机
石油和天然气钻井设备(陆基)
切削机床
船舶技术
船厂设备
塑料机械和压铸机
装配和搬运
太阳能
道路车辆和商用车辆
橡胶加工
能源技术
波浪实验室
半导体和电子
舞台技术
物料搬运技术
物料搬运和转运技术
包装和加工
模拟技术
木材加工和处理
冶金
玻璃制造
隧道掘进机
农业和林业机械
卧式钻床
发动机
挖泥机
检测技术
矿石处理
运动中的结构
风能

组合机床液压系统主要由通用滑台和辅助部分(如定位、夹紧)组成。动力滑台本身不带传动装置,可根据加工需要安装不同用途的主轴箱,以完成钻、扩、铰、镗、刮端面、铣削及攻丝等工序。
有液压夹紧的他驱式动力滑台的液压系统原理图,这个系统采用限压式变量泵供油,并配有二位二通电磁阀卸荷,变量泵与进油路的调速阀组成容积节流调速回路,用电液换向阀控制液压系统的主油路换向,用行程阀实现快和工进的速度换接。

压力继电器有直动型和先导型;也有带延时调节和不带延时调节的; 也有弹簧调节型和开关位置调节型。各种压力继电器尽管类型不同,原理只有一个,即靠液体压力与弹簧力的平衡,使柱塞或杠杆产生一定的位移,将电气开关接通与断开。压力继电器的任务是把系统某 较稳定的压力信号反映出去, 以控制其它的顺序动作,但它由于自身和外界的原因,有可能发出误信号,影响液压系统的工作可靠性和安全性。
