产品中心您现在的位置:首页 > 产品展示 > 意大利迪普马DUPLOMATIC > 迪普马单向阀 > DUPLOMATIC单向阀CHM5-SA/10N

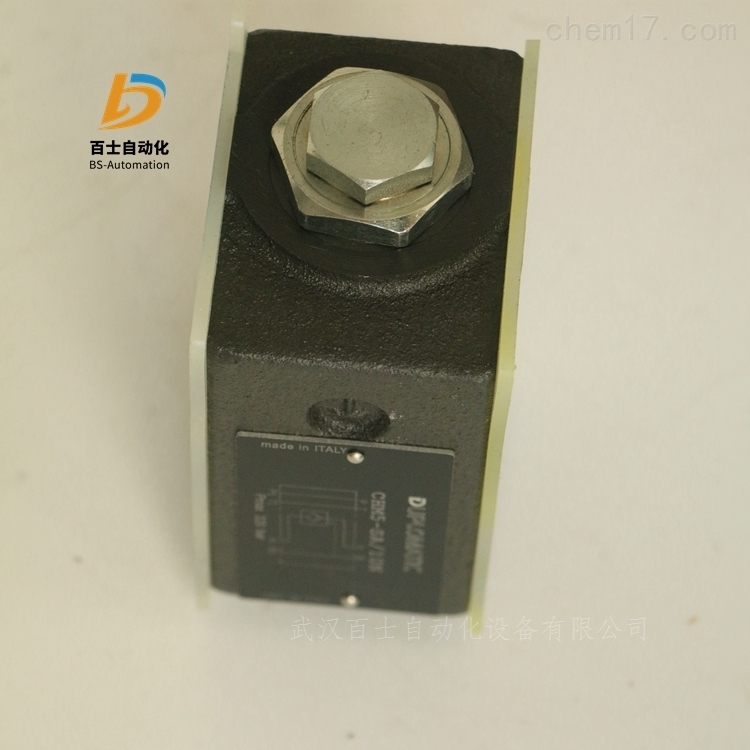

DUPLOMATIC单向阀CHM5-SA/10N

更新时间:2022-10-31

简要描述:

DUPLOMATIC单向阀CHM5-SA/10N,CHM5型阀通常安装于符合ISO 4401-05 (CETOP 05)标准的电磁换向阀下,也可与其它符合ISO 4401-05 (CETOP05)标准的阀组合成叠加阀组。

DUPLOMATIC单向阀CHM5-SA/10N,武汉百士自动化设备有限公司主营销售产品,产品实拍,原装正品,客户买的安心,用的放心。常用产品现货供应,欢迎新老客户询价采购!


DUPLOMATIC单向阀CHM5-SA/10N

意大利迪普马DUPLOMATIC先导式单向阀CHM5系列

叠加式ISO 4401-05 (CETOP 05)

该阀是一种叠加式液控单向阀(弹簧关闭和锥阀芯密封)。其安装面尺寸符合ISO 4401(CETOP RP 121H) 标准。

CHM5型阀通常安装于符合ISO 4401-05 (CETOP 05)标准的电磁换向阀下,也可与其它符合ISO 4401-05 (CETOP05)标准的阀组合成叠加阀组。

阀的预打开特性可以使液压缸腔减压,从而使其具有比较平稳的运动。

技术参数 (在油温 50°C,油液粘度 36 cSt条件下测得)

高工作压力 320 bar

大流量 120 l/min

减压比  14,9:1

先导比  2,3:1

单向阀开启压力  2bar

环境温度范围  -20/+50℃

油液温度范围  -20/+80℃

油液粘度范围  10 ÷ 400cSt

推荐油液粘度  25cSt

油液允许的高污染等级  根据 ISO 4406:1999 等级 20/18/15

重量  2.2kg

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封。对于HFDR油液(磷酸酯),使用FPM密封(代号V)。

若使用其他油液,例如HFA、HFB、HFC等,请咨询我们的技术部门。

当工作油温高于80 °C时,将会导致液压油和密封过快老化与变质。

请注意保持液压油稳定的物理和化学性能。

迪普马DUPLOMATIC先导式单向阀订货型号:

CHM5-SA/10N

CHM5-SB/10N


意大利迪普马DUPLOMATIC先导式单向阀MVPP

叠加式

ISO 4401-03

高工作压力 350 bar

MVPP型阀是一种叠加式液控单向阀(依靠弹簧关闭和锥阀芯密封)。其安装面尺寸符合ISO 4401标准。

该阀的主要作用:

阻止油液一个方向的流动;

如果先导压力将阀打开,允许油液在上述方向流动;

允许油液另一个方向自由流动。

MVPP型阀通常安装于符合ISO 4401-03(CETOP 03)标准的电磁换向阀之下,也能够和其它符合ISO 4401-03标准的阀组合成叠加阀组。

结构

结构“SA" - “SB":用于对执行机构位置的单向锁紧。

结构“D":用于对执行机构位置的双向锁紧。

术参数 (在油温 50°C,油液粘度 36 cSt条件下测得)

大工作压力  350bar

单向阀开启压力  3bar

控制管路大流量  50l/min

自由流动管路大流量  75l/min

密封腔与先导口的压力比  3,4:1

环境温度范围 -20 / +50  °C

油液温度范围 -20 / +80  °C

油液粘度范围 10 ÷ 400  cSt

油液允许的高污染等级 根据ISO 4406:1999等级 20/18/15

推荐油液粘度  25 cSt

质量: 1.3kg

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封。对于HFDR油液(磷酸酯),使用FPM密封(代号V)。

迪普马DUPLOMATIC单向阀订货型号:

MVPP-D/50

MVPP-SA/50

MVPP-SB/50


意大利迪普马DUPLOMATIC直动式单向阀MVR

叠加式ISO 4401-03

高工作压力 350 bar

MVR型叠加式阀是一种直动式单向阀,其安装面尺寸符合ISO 4401标准。

该阀主要用于避免回路中油液回流和自动卸荷,也可用于产生背压。

该阀可通过螺栓或螺钉与其它符合ISO 4401-03标准的阀组合成叠加阀组,无需油管连接。

该阀的形式包括,单向阀位于单个管路(P, T, A, 或者B),或者单向阀同时位于两个管路(P和T,或者A和B)。

液压功能

MVR-SP:单向阀在管路P

MVR-SA:单向阀在管路A

MVR-ST:单向阀在管路T

MVR-SB: 单向阀在管路B

MVR-SPT:单向阀在管路P和T

MVR-D: 单向阀在管路A和B

技术参数 (在油温 50°C,油液粘度 36 cSt条件下测得)

大工作压力  350bar

单向阀开启压力  3 - 0,5 - 5bar

控制管路大流量  50l/min

自由流动管路大流量  75l/min

密封腔与先导口的压力比  3,4:1

环境温度范围 -20 / +50  °C

油液温度范围 -20 / +80  °C

油液粘度范围 10 ÷ 400  cSt

油液允许的高污染等级 根据ISO 4406:1999等级 20/18/15

推荐油液粘度  25 cSt

质量: 1kg

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封。对于HFDR油液(磷酸酯),使用FPM密封(代号V)。



意大利迪普马DUPLOMATIC单向阀VD*-W*

高工作压力 400 bar

管式单向阀VD*-W*带“BSP"螺纹油口,适用于液压管路中安装。

该阀允许正向油液自由流动,反向禁止流动。

非工作状态下,锥阀芯由弹簧保持关闭。当进油口“A"压力大于弹簧压力值和出油口“B"压力值之和时,锥阀芯打开。

可提供8种规格,大流量可达850 l/min,且可提供5种不同的开启压力。

技术参数

阀VD2-W* ;BSP油口尺寸1/4";大流量25l/min;重量0.17kg;大工作压力400bar;

阀VD3-W* ;BSP油口尺寸3/8";大流量40l/min;重量0.26kg;大工作压力400bar;

阀VD4-W* ;BSP油口尺寸1/2";大流量75l/min;重量0.41kg;大工作压力400bar;

阀VD5-W* ;BSP油口尺寸3/4";大流量125l/min;重量0.6kg;大工作压力400bar;

阀VD6-W* ;BSP油口尺寸1";大流量200l/min;重量1.2kg;大工作压力400bar;

阀VD7-W* ;BSP油口尺寸1 ¼";大流量280l/min;重量1.8kg;大工作压力400bar;

阀VD8-W* ;BSP油口尺寸1 ½";大流量650l/min;重量3.2kg;大工作压力400bar;

阀VD9-W* ;BSP油口尺寸2";大流量850l/min;重量4.8kg;大工作压力400bar;

环境温度范围 -20 / +50  °C

油液温度范围 -20 / +80  °C

油液粘度范围 10 ÷ 400  cSt

油液允许的高污染等级 根据ISO 4406:1999等级 20/18/15

推荐油液粘度  25 cSt

液压油

使用符合ISO 6743-4标准的矿物液压油HL 或者HM。当工作油温高于80 °C 时,将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。


意大利迪普马DUPLOMATIC电磁阀DS3系列

板式安装

ISO 4401-03 (CETOP 03)

高工作压力 350 bar

大流量 100 l/min

直动式底板安装方向控制阀,底板安装面符合ISO 4401(CETOP RP121H) 标准。

该阀提供三通或四通设计,可分为2位和3位,并且具有各种可互换的阀芯。

阀体由高强度铸铁制造而成,阀体内铸有宽大的流道,以减少压力损失。采用了带有可互换线圈的湿式电磁铁。

该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。

DS3直流电磁铁阀还以可提供平稳换向类型。

直流电磁铁阀还可以提供锌镍镀层,确保抗盐雾能力达600小时。

除了标准的手动应急操作之外,还可提供手柄式、推进式、保护罩式以及机械制动式等各种形式。

工作极限

不同阀芯机能的流量限制和工作压力之间的关系。数据测量按照 ISO 6403 标准,电磁铁工作温度为额定温度,供应电压为额定电压90%测得。并且使用了粘度为 36 cSt的矿物液压油,在温度为50 °C,过滤精度符合ISO 4406:1999 等级18/16/13条件下获取。

电磁铁

电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内,并且包括浸在油中,可作无摩擦运动的衔铁。内部与回油管路油液接触,保证了散热效果。

线圈通过螺纹环固定在铁芯上,可作360°旋转,以适应可用的安装空间。

直流电磁阀电流和功率消耗

表中列出了不同型号直流线圈的电流和功耗值。采用交流电(50或者 60 Hz)供电时,需通过整流电路实现,可使用带桥式整流的“D"型插头。 但需要考虑功率极限的下降。

安装

具有弹簧对中和复位的阀可在任意方向安装; 不带弹簧,机械定位的RK型阀必须纵向轴水平安装。

阀可以通过螺钉或者螺栓安装在平面上,安装面的平面度和粗糙度等级必须等于或者高于图中所示的 值。如果平面度或者粗糙度达不到要求的 小值,则阀和安装面之间很容易发生油液泄露。


迪普马DUPLOMATIC电磁换向阀DS5系列

板式安装

ISO 4401-05 (CETOP 05)

高工作压力 320 bar

大流量 150 l/min

直动式底板安装方向控制阀,底板安装面符合ISO 4401(CETOP RP121H) 标准。

该阀提供三通或四通设计,并且根据油口排列具有各种可互换的阀芯。

阀体由高强度铸铁制造而成,阀体内铸有宽大的流道,以减少压力损失。采用了带有可互换线圈的湿式电磁铁)。

该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。

直流电磁换向阀DS5 可提供以下几种特殊形式:

带Y口底板外泄口

带平稳换向

带可调平稳换向

液压油

使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时,使用NBR 密封(代号N)。

对于HFDR 油液(磷酸酯),使用FPM 密封(代号V)。

若使用其他油液,例如HFA、HFB、HFC,请咨询我们的技术部门。

当工作油温高于80 °C 时,将会导致液压油和密封过快老化与变质。

请注意保持液压油稳定的物理和化学性能。

电磁铁

电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内,并且包括浸在油中,可作无摩擦运动的衔铁。内部与回油管路油液接触,保证了散热效果。

线圈通过螺纹环固定在铁芯上,可旋转以适应可用的安装空间。

安装

具有弹簧对中和复位的阀可在任意方向安装;不带弹簧,机械定位的RK型阀必须纵向轴水平安装。

阀可通过螺钉或者螺栓安装在平面上。如果平面度或者粗糙度达不到要求的 小值,则阀和安装面之间很容易发生油液泄露。

电气插头

电磁阀提供时都不带插头。带K1型标准电气连接的线圈(DIN 43650),插头可以单独订购。需要订购的插头订货型号见目录49 000。K2和K7型的连接形式,相应的插头不能单独提供。
