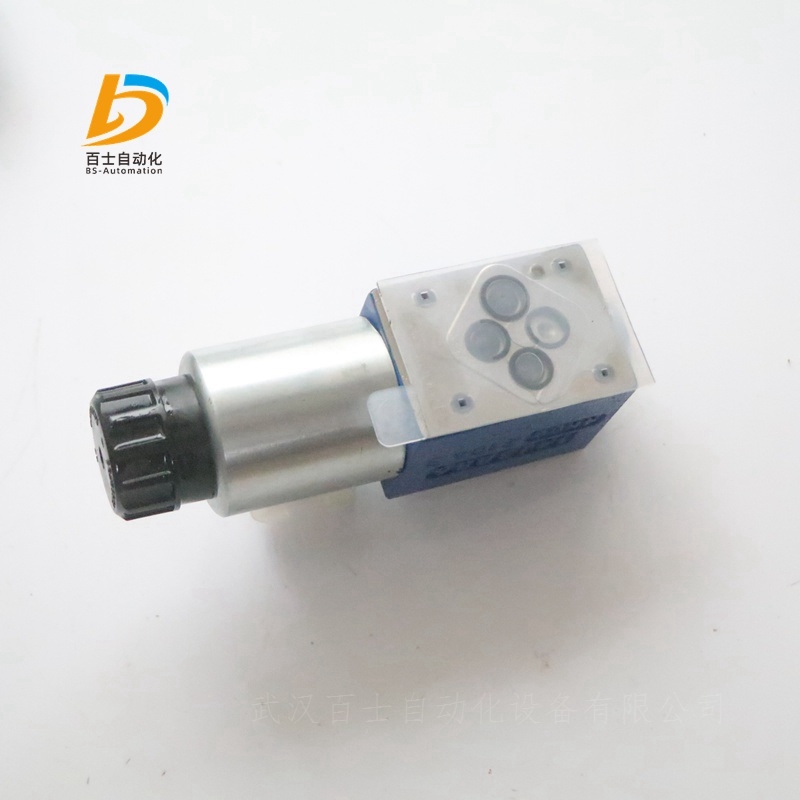

REXROTH电磁阀座M-3SED6UK1X/350CG24N9K4

REXROTH电磁阀座M-3SED6UK1X/350CG24N9K4，武汉百士自动化设备有限公司主营销售产品，产品实拍，原装正品，客户买的安心，用的放心。常用产品现货供应，欢迎新老客户询价采购！

博世力士乐的换向阀可切换流动方向，从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。

力士乐REXROTH液压提升换向阀 M-3SED6UK1X/350CG24N9K4

R900052621 M-3SED6UK14/350CG24N9K4

公称尺寸 6，符号 UK，电磁操作，24 V DC

高性能范围内的工业液压阀，根据液压符号可靠切换油流方向，

座阀

直动式

带隐藏式手动操作

连接图ISO 4401-03-02-0-05

压力 [bar]350

体积流量 [l/min]25

油路符号符号 UK

连接类型板式结构

标称尺寸6

驱动类型带电磁操作

连接数3

开关位置数2

电源电压24 VDC

电插头3 针设备插头 (2 + PE)

电气连接说明3 针设备连接器 (2 + PE)，符合 EN 175301-803

液压油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封NBR

重量 [kg]1.42

力士乐REXROTH电磁操作的二位二通、二位三通和二位四通方向座阀

M-.SED6

规格 6

组件系列 1X

大工作压力 350 bar

大流量 25 l/min

特点

电磁操作的直动式方向座阀

油口安装面符合 DIN 24340 形式 A（不带孔）

油口安装面符合 ISO 4401-03-02-0-05（带孔）

安全切换，也能够承受压力下的较长停机时间

带可拆卸线圈的湿式插脚直流线圈（若为交流电源则必须装有整流器）

电磁线圈可旋转 90°

更换线圈时，不必打开耐压密闭腔体

电气连接作为单个连接

带隐藏的手动应急控制，可选

位置感应开关（无触点）

产品说明

二位四通方向座阀

二位二通和二位三通方向座阀

M-.SED 型号的方向阀是电磁操作的直动式方向座阀。该阀控制流体的启动、停止和方向，主要由壳体、线圈、阀座和以及闭合元件组成。

手动应急操作允许在不给线圈通电的情况下切换阀。

基本原理 （二位三通方向座阀）

阀的初始位置（常开“UK"或常闭“CK"）由弹簧的布置情况决定。闭合元件后的腔体连接到油口 P，并且与油口 T 密封隔开。因此，阀门根据启动力（线圈和弹簧）进行压力补偿。

通过特殊的闭合元件，油口 P、A 和 T 可加载大工作压力 (350 bar)，并且流体可流向两个方向（请参阅符号）！

在初始位置，闭合元件由弹簧压入阀座，在阀芯位置，它由线圈 压入阀座。因此，流体被堵塞。

通过二位二通方向座阀，回油口在内部关闭。

二位四通方向座阀

二位二通和二位三通方向座阀

通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板，可实现二位四通方向座阀的功能。

Plus-1 板的功能

初始位置：

不操作主阀。弹簧将闭合元件保持在阀座 上。油口 P 被堵塞，油口 A 连接到油口 T。控制油路连接 A 和控制阀芯的较大区域，因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。因此，P 连接到 B，并且 A 连接到 T。

过渡位置：

启动主阀后，闭合元件克服弹簧移动，并且被压入阀座。在此期间，将堵塞油口 T，而将 P、A 和 B 短暂连接在一起。

切换位置：

P 连接到 A。由于泵压力经由 A 作用在控制阀芯的较大区域上，滚珠被压入阀座。因此，B 连接到 T，P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖"。

注意！

当使用差动液压缸时，为避免过压，必须将液压缸的环形区域连在 A 处。

节流插件

根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，就需要使用节流插件。

示例：

蓄能器工作，

作为先导控制阀与内部先导控制液压油分流结合使用。

二位二通和二位三通方向座阀

节流插件插入到座阀的油口 P 中。

二位四通方向座阀

节流插件插入到 Plus-1 板的油口 P 中

单向阀插件

单向阀插件允许流体从 P 自由流向 A，并能够无泄漏阻止从 A 到 P 的流动。

二位二通和二位三通方向座阀

单向阀插件插入到座阀的油口 P 中。

二位四通方向座阀

单向阀插件插入到 Plus-1 板的油口 P 中。

德国力士乐REXROTH电磁阀座订货号和型号：

R900224526 M-3SED6CK13/350CG24N9K4/V

R900052392 M-3SED6CK1X/350CG24N9K4

R900223863 M-3SED6CK14/350CG205N9K4

R900206118 M-3SED6CK14/350CG220N9K4

R900052621 M-3SED6UK14/350CG24N9K4

R900052621 M-3SED6UK13/350CG24N9K4

R900208583 M-3SED6UK1X/350CG24N9K4/P

R900208583 M-3SED6UK14/350CG24N9K4/P

R900223893 M-3SED6UK14/350CG110N9K4/V

R901236806 M-3SED6UK13/350CG220N9K4/V

R900224592 M-3SED6UK13/350CG220N9K4

力士乐REXROTH液压提升换向阀M-3SED6CK1X/350CG220N9K4

R900206118 M-3SED6CK14/350CG220N9K4

公称尺寸 6, 符号 CK, 通过电磁致动, 220 VDC

液压  阀门  方向阀  换向阀  液压提升换向阀 电磁阀座

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

直动式

即使在压力下使用寿命较长的情况下仍能安全切换

连接图ISO 4401-03-02-0-05

产品系列M-.SED6

工作压力. [bar]350.0

体积流量 [l/min]25.0

活塞符号符号 CK

连接类型底板安装

标称尺寸6

驱动类型通过电磁致动

连接数3

开关位置数2

电源电压220 VDC

电插头3 芯设备插头 (2 + PE)

电气连接说明3 芯连接器 (2 + PE)，符合 EN 175301-803 标准

符合性说明CE - 低电压指令 2014/35/EU

UKCA - 低电压指令 SI2016/1091

液压油HL、HLP、HLPD、HVLP、HVLPD

密封件NBR

重量 [kg]1.38

力士乐REXROTH密封套件

液压  阀门  电磁阀座 阀门备件  密封套件

R961000679 SED6.1X/M-2/3*

重量 [kg] 0.09

力士乐REXROTH电磁阀座R900223863

液压提升换向阀 M-3SED6CK1X/350CG205N9K4

R900223863 M-3SED6CK14/350CG205N9K4

公称尺寸 6, , 符号 CK, , 通过电磁致动

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

阀座

直接驱动

在压力下具有更长的停滞期，也能安全切换

产品属性

连接图ISO 4401-03-02-0-05

产品系列MSED6

工作压力[bar]350

流量[l/min]25

滑阀符号符号CK

连接类型底板安装

大小6.

驱动类型电磁阀驱动

端口数3.

切换位置数量2.

电源电压205伏直流电

电子连接器3极连接器（2+PE）

电气连接说明符合EN 175301-803的3极连接器（2+PE）

符合性说明CE–低压指令2014/35/EU

液压油HL、HLP、HLPD、HVLP、HVLPD

密封NBR

重量[kg]1.38

力士乐REXROTH电磁阀座R900208583

液压提升换向阀 M-3SED6UK1X/350CG24N9K4/P

R900208583 M-3SED6UK14/350CG24N9K4/P

公称尺寸 6, , 符号 UK, , 通过电磁驱动

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

阀座

直接驱动

在压力下具有更长的停滞期，也能安全切换

产品属性

连接图ISO 4401-03-02-0-05

产品系列MSED6

工作压力[bar]350

流量[l/min]25

滑阀符号符号UK

连接类型底板安装

大小6.

驱动类型电磁阀驱动

端口数3.

切换位置数量2.

电源电压24伏直流电

电子连接器3极连接器（2+PE）

电气连接说明符合EN 175301-803的3极连接器（2+PE）

液压油HL、HLP、HLPD、HVLP、HVLPD

密封NBR

重量[kg]1.42

博世力士乐的换向阀可切换流动方向，从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。

力士乐REXROTH液压提升换向阀M-3SED6CK1X/350CG24N9K4

R900052392 M-3SED6CK14/350CG24N9K4

公称尺寸 6，符号 CK，电磁操作，24 V DC

高性能范围内的工业液压阀，根据液压符号可靠切换油流方向，

座阀

直动式

带隐藏式手动操作

连接图ISO 4401-03-02-0-05

大压力 [bar]350

大体积流量 [l/min]25

油路机能符号符号 CK

连接类型板式结构

标称尺寸6

驱动类型带电磁操作

连接数3

开关位置数2

电源电压24 VDC

电插头3 针设备插头 (2 + PE)

电气连接说明3 针设备连接器 (2 + PE)，符合 EN 175301-803

液压油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封NBR

重量 [kg]1.43
