贝加莱数字量混合模块X67DM1321.L12技术参数

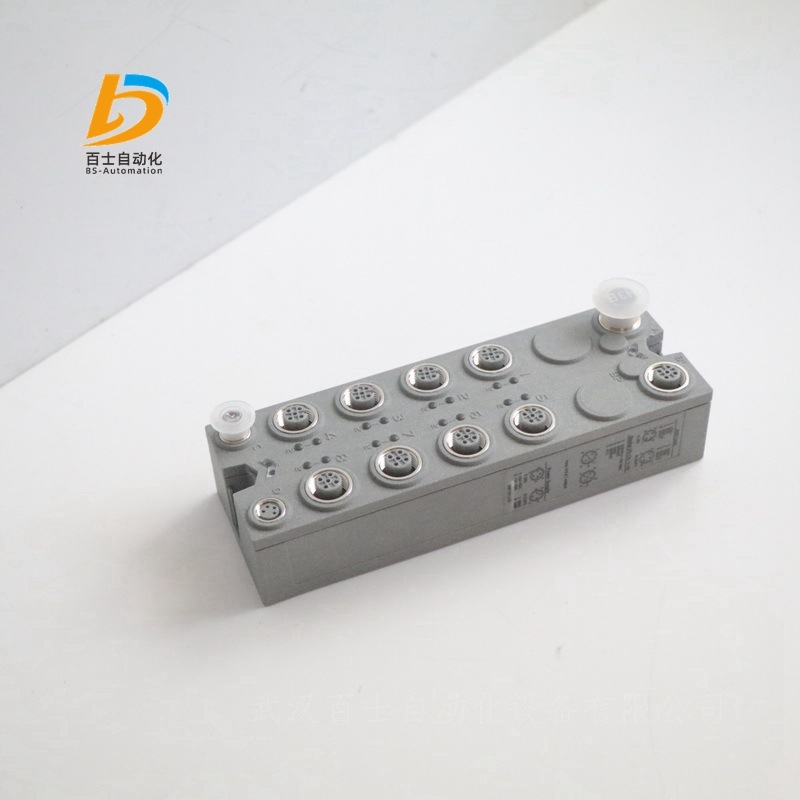

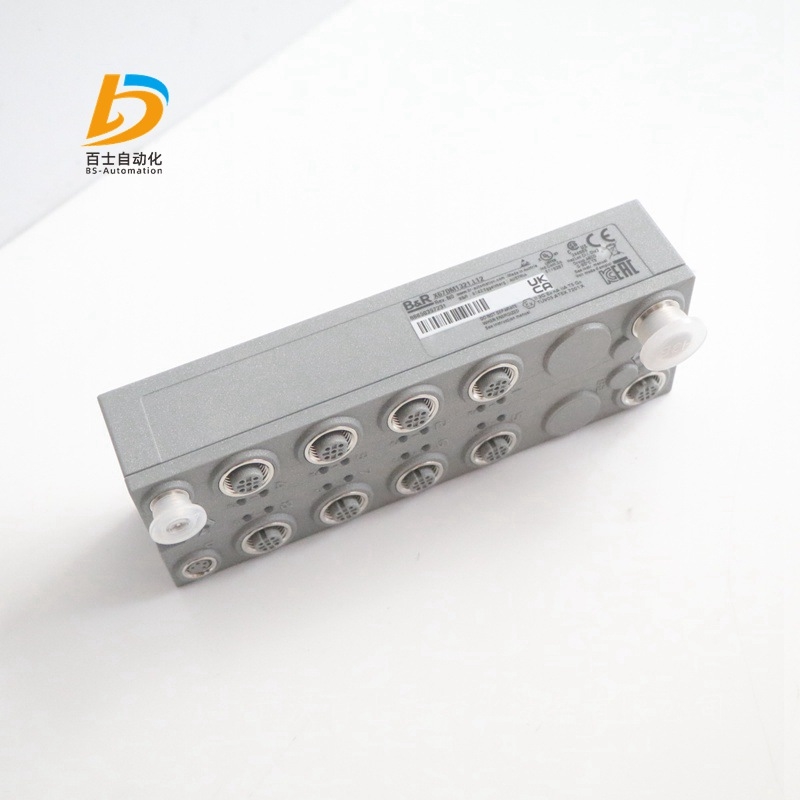

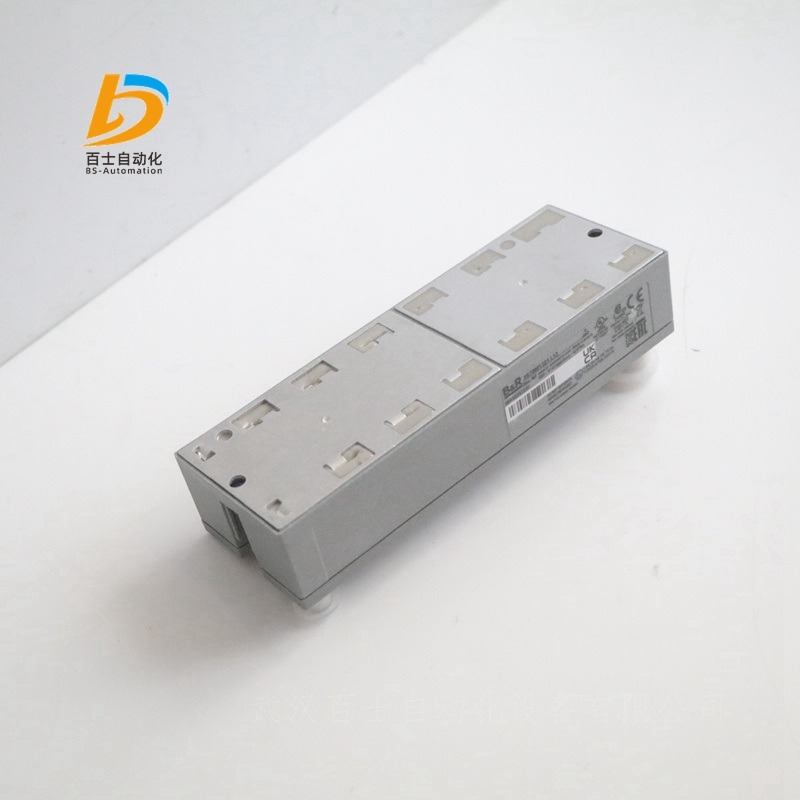

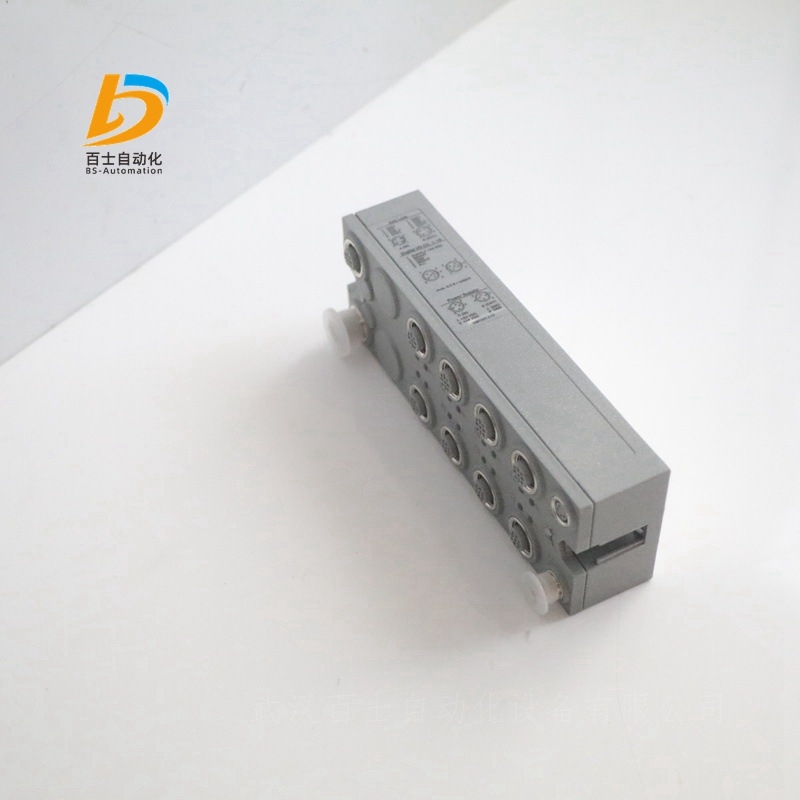

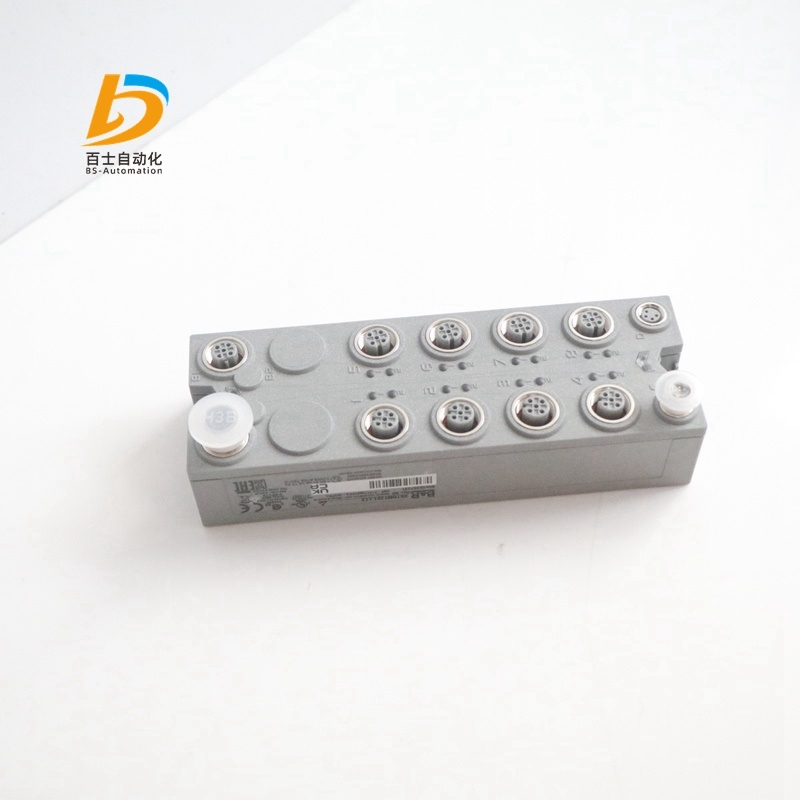

贝加莱B&R数字量混合模块X67DM1321.L12

物料号:

X67DM1321.L12

描述:

16个数字通道，可配置为输入或输出

被动分配器的更换

2个具有计数器功能的附加通道

所有输出均具有单通道诊断功能

广泛的附加状态信息

该模块配备了16个数字通道，可以配置为输入或输出。输入端是为接收电路设计的，输出端是为源电路设计的。

简短描述

I/O模块16个数字通道，可使用软件配置为输入或输出，输入具有附加功能

一般信息

通道和母线之间的绝缘电压500Veff

标称电压24 VDC

B&R ID代码0x1A1D

传感器/执行器电源0.5 A总电流

每个通道的状态指示器I/O功能、电源电压、总线功能

诊断

输出是，使用LED状态指示器和软件

I/O电源是，使用LED状态指示灯和软件

连接类型

X2X链路M12，B编码

输入/输出8x M12，A编码

输入/输出电源M8，4针

功耗

内部I/O 3 W

X2X链路电源0.75 W

认证

CE是

UKCA是

ATEX 2区，II 3G Ex nA IIA T5 Gc

IP67，Ta=0-60°C

TÜV 05 ATEX 7201X

UL认证E115267

工业控制设备

HazLoc cCSAus 244665

过程控制设备

用于危险场所

I类，2区，ABCD组，T5

KC是

I/O电源

标称电压24 VDC

电压范围18至30 VDC

集成保护功能反极性保护

功耗

传感器/执行器电源值。12瓦

传感器/执行器电源

电压输入/输出电源负压降短路保护

0.5A短路保护电压降。2伏直流电

电流总和。零点五一

防短路是

数字输入

输入特性符合EN 61131-2类型1

输入电压18至30 VDC

24 VDC典型输入电流。4.4毫安

输入电路接收器

输入过滤器

硬件≤10μs（通道1至4）/≤70µs（通道5至16）

软件默认值为0 ms，可在0到25 ms之间以0.2 ms的间隔进行配置

输入电阻类型。5 kΩ

附加功能50 kHz事件计数、门测量

切换阈值

低<5 VDC

高压>15VDC

事件计数器

数量2

信号形式方波脉冲

评估每个负边，循环计数器

输入频率。50千赫

计数器1输入1

计数器2输入3

计数器频率值。50千赫

计数器大小16位

闸门时间测量

数量1

信号形式方波脉冲

评估正边缘-负边缘

计数器频率

内部48 MHz、3 MHz、187.5 kHz

计数器大小16位

脉冲之间的暂停时间≥100µs

脉冲长度≥20µs

支持的输入输入2或输入4

数字输出

可变电流源FET

开关电压输入/输出电源减去剩余电压

标称输出电流0.5A

总标称电流8A

输出电路源

输出保护过电流或短路时的热关断、开关电感负载的集成保护、输出电源的反极性保护

诊断状态输出监测，延迟10ms

输出关闭时的漏电流为5µA

过载关机后开机约。10ms（取决于模块温度）

标称电流为0.5A时，残余电压<0.3V

峰值短路电流<12A

切换延迟

0 → 1<400µs

1 → 0<400µs

开关频率

电阻负载。100赫兹

关闭感应负载时的制动电压50 VDC

电学性质

电气隔离

通道与总线隔离

通道未与通道隔离

运行条件

安装方向

任何是

安装海拔高度

0至2000米无限制

>2000米每100米环境温度降低0.5°C

防护等级符合EN 60529 IP67

环境条件

温度

操作-25至60°C

降级-

储存-40至85°C

运输-40至85°C

力学性能

维度

宽度53毫米

高度155毫米

深度42毫米

重量320克

连接扭矩

M8  0.4Nm

M12  0.6Nm
