力士乐HED8系列压力继电器是一种专为液压系统设计的高精度控制元件，广泛应用于多个工业领域。以下是其详细应用行业和技术特点：

一、产品特性与技术参数

机械结构‌

采用柱塞式传感元件，通过液压油压力推动柱塞位移，经杠杆放大后触发微动开关动作。弹簧调节机构可精确设定动作压力，实现±1%~5% FS的精度控制‌。

压力范围‌：0–350 bar（可调动作点，不同型号如50/100/200/350 bar）‌

重复精度‌：≤±1% FS

触点寿命‌：>100万次（机械式）

防护等级‌：IP65，耐受振动、冲击及介质腐蚀‌。

电气特性‌

配备单刀双掷（SPDT）触点，支持AC/DC电路，响应时间达毫秒级。后缀“K14"表示电气连接类型为单个端子，适用于自动化控制系统‌。

二、主要应用行业

机械制造‌

液压泵启停保护、机床压力监控‌。

用于注塑机、压铸机等设备的压力闭环控制‌。

能源与化工‌

压力容器防超压停机、燃气管道泄漏监测‌。

化工流程压力设定点控制、过滤系统堵塞报警‌。

交通与设备维护‌

电梯液压回路安全检测、制冷机组压力调节‌。

行走机械（如工程车辆）的液压系统保护‌。

其他工业领域‌

冶金设备的高压润滑系统‌。

水电站水电压力监测（如HED8OH系列）‌。

三、典型应用案例

工业流体控制‌：在液压系统中实现压力阈值报警或执行元件顺序控制‌。

安全保护系统‌：防止压力骤升导致设备损坏，如化工反应釜的过压保护‌。

过程自动化‌：用于过滤系统的堵塞报警，减少人工巡检需求‌。

四、安装与维护建议

安装要求‌：避免剧烈振动，管道需清洁无杂质；建议安装阻尼器以减少液压波动‌。

调试步骤‌：通过旋转调节螺钉设定动作压力，使用压力表校准至目标值‌。

故障排查‌：若触点频繁动作，需检查弹簧预紧力或液压系统泄漏问题‌。

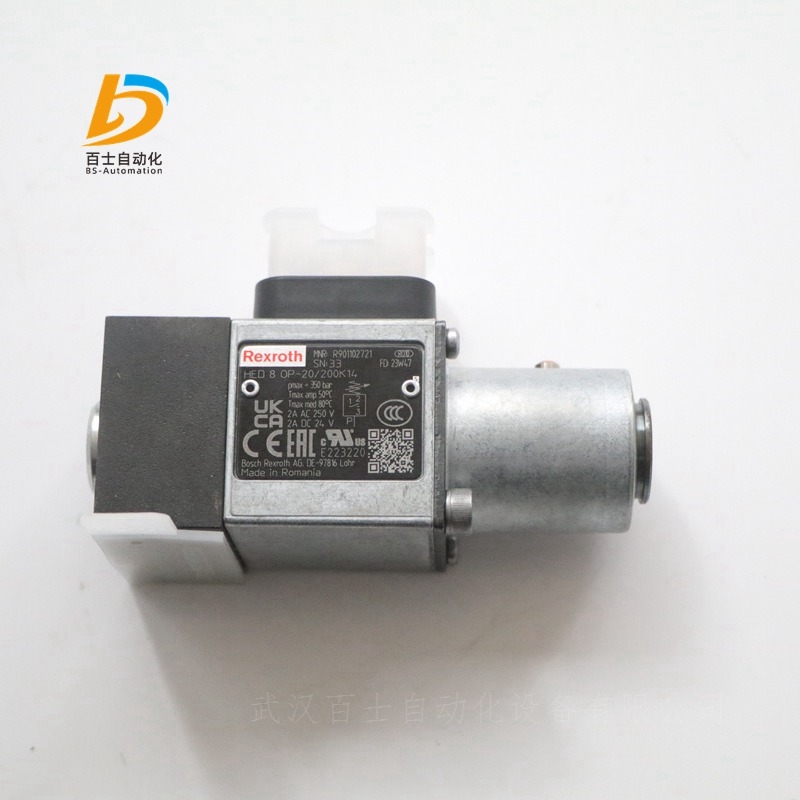

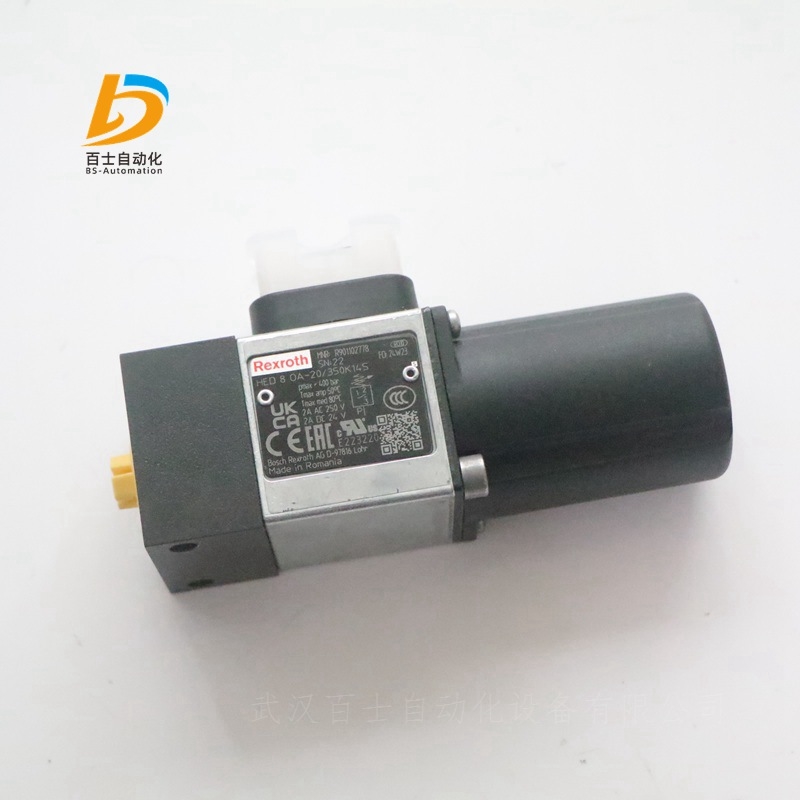

力士乐REXROTH液压-电气柱塞式压力开关

HED 8 -2X

组件系列 2X

大工作压力 630 bar

压力等级 50、100、200、350 和 630 bar

UL 组件，CCC 认证

重量：0.8kg

安装位置：任意

环境温度范围（NBR 密封件）：-25 … +50℃

环境温度范围（FKM 密封件）：-20 … +50℃

环境温度范围（低温密封件）：-40 … +50℃

正弦试验：DIN EN 60068-2-6:1996-05：10…2000 Hz / 大 10 g / 10 倍周期

运输冲击：DIN EN 60068-2-27:1995-03：15 g / 11 ms

冲击测试：DIN EN 60068-2-29:1995-03：25 g / 6 ms

噪音测试：DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min

符合性/证书：

CE：

DIN EN 61058-1: 2002 / A2: 2008

DIN EN 60947-1: 2007 / A1: 2011

DIN EN 60947-5-1: 2004 / A1: 2009

DIN EN 60529: 1991 / A2: 2013

UL：UL 508 第 17 版，文件编号：E223220（高 350 bar）

CCC：GB14048.5-2008

RoHS：符合欧盟指令 2011/65/EU

液压油温度范围（NBR 密封件）：-25 … +80℃

液压油温度范围（FKM 密封件）：-20 … +80℃

液压油温度范围（低温密封件）：-40 … +80℃

粘度范围：10 … 800mm²/s

加载次数：≥ 5 百万

带连接器“K14"：EN 175301-803，3 极 + PE

防护等级符合 EN 60529 标准：IP65（已安装并固定连接插头）

带连接器“K35"：IEC 61076-2-101，M12 x 1，A 编码，4 极

防护等级符合 EN 60529 标准：IP67，已安装和装配连接插头

大切换频率：7200 1/h

转换度（重复精度）：< 调定压力的 1 %

开关：符合 VDE 0630-1/DIN EN 61058-1

转换电阻：< 50mΩ

特点：

用于底板安装/管道安装

用于法兰连接，符合 ISO 16873

作为垂直叠加元件，与叠加阀板相连接，符合 ISO 4401

5 档压力

4 种调整类型：

– 带或不带保护帽的主轴

– 带刻度的主轴，带或不带保护帽

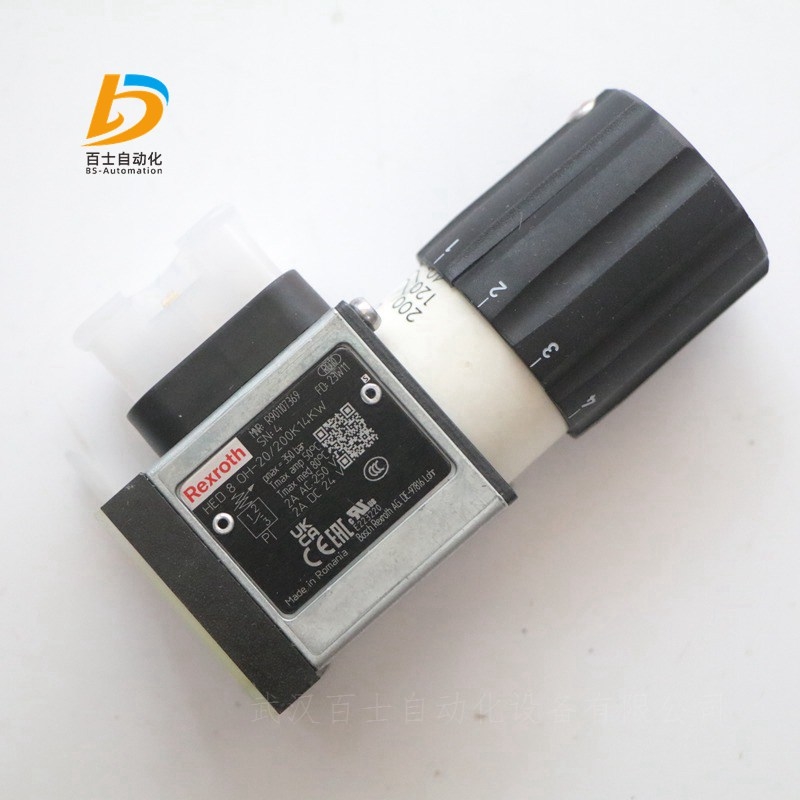

– 带刻度旋钮

– 带刻度可锁定旋钮

电气连接

– 带设计 A 阀插头（大型方形连接器）

– 带 M12 x 1 连接器

带常闭/常开触点功能的微动开关

电流零电位转换（从 1 mA 到 2 A）

压力范围经过 UL 认证，高达 350 bar

HED 8 类型的液压-电气压力开关是柱塞式压力开关。它们的基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关。

如果要监测的压力低于调定压力，则操作微动开关。要监测的压力通过节流孔传到柱塞。柱塞受弹簧座支持并克服压缩弹簧不断变化的作用力。弹簧座将柱塞的运动传输到微动开关，并在达到调定压力时释放后者的压力。这会打开或关闭电路，具体取决于电路设置。弹簧座的机械前挡块在压力突然降低和过压的情况下，可保护微动开关免于受到机械损伤，并防止压缩弹簧的固态压缩。

注意：

要延长使用寿命，安装压力开关时应确保振动较小，使其免于受到液压冲击。

该系列产品凭借高可靠性和模块化设计，成为中高压工业场景中的优选方案，尤其适合需要精确压力反馈的闭环控制系统‌。
